Panel Distribusi Listrik

Untuk mengalirkan energi listrik dari pusat atau gardu induk step down (GI Step down)  ke beban Listrik (konsumen) harus melewati panel daya dan panel distribusi listrik. Panel daya adalah tempat untuk menyalurkan dan mendistribusikan energi listrik dari gardu listrik step down ke panel-panel distribusinya. Sedangkan yang dimaksud panel distribusi listrik adalah tempat menyalurkan dan mendistribusikan energi listrik dari panel daya ke beban (konsumen) baik untuk instalasi tenaga maupun untuk instalasi penerangan. Perhatikan gambar diagram satu garis panel daya dan panel distribusi listrik dibawah ini.

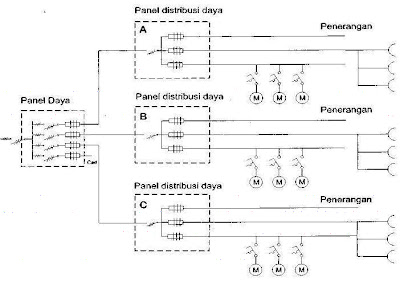

Gambar 1. Diagram satu garis Panel Daya dan Panel distribusi listrik

Panel daya maupun panel distribusi daya merupakan keharusan, hal tersebut akan memudahkan:

a)         Pembagian energi listrik secara merata dan tepat

b)         Pengamanan instalasi dan pemakaian listrik

c)          Pemeriksaan, perbaikan atau pemeliharaan

Untuk itu didalam pembuatan panel harus diperhatikan hal-hal yang penting agar:

a)         Mudah dilayani dan aman

b)         Dipasang pada tempat yang mudah dicapai

c)          Di depan panel ruangannya harus bebas

d)         Panel tidak boleh di tempatkan pada tempat yang lembab

Perlu diketahui juga dalam pemasangan instalasi panel ditribusi listrik harus memperhatikan persyaratan sesuai dengan PUIL.

a)         Semua penghantar/kabel harus disusun rapi

b)         Semua komponen harus dipasang rapi

c)          Semua bagian yang bertegangan harus terlindung

d)         Semua komponen terpasang dengan kuat

e)         Jika tejadi gangguan tidak akan meluas

f)           Mudah diperluas/dikembangkan jika diperlukan

g)         Mempunyai keandalan yang tinggi

Mengenai Konstruksi Panel Distribusi listrik akan dibahas dalam materi selanjutnya......

Terima kasih
